條文說明

14??電????氣

14.1??一般規定

14.1.1??本條是查勘要求，修繕設計前需調查清楚建筑內外原有設備的相關情況，新增了弱電方面的內容。

14.1.2??本條是修繕設計圖紙內容的最基本要求，若修繕項目規模很大，應當按《建筑工程設計文件編制深度規定》執行。圖紙是指導修繕施工的，圖紙內容要滿足修繕各環節的需要。

14.2??材??料

14.2.1??進戶方式有架空引入和地下引入。進戶管與戶外雨水空氣土壤接觸緊密，易被敷設環境中介質腐蝕，所以本條對進戶管材料提出要求。

14.2.3??導線的耐壓和載流量是導線的重要特性指標。確保導線安全運行，才能保護生命財產的安全。

14.3??線路保護設施

14.3.1??原標準保留條文。開關使用壽命包括機械壽命和電氣壽命兩部分，機械壽命常以開關通斷動作次數來判定，電氣壽命常以開關觸頭在最大分?jǐn)嚯娏飨聼g程度和分?jǐn)鄷r(shí)間來判定，在無專業儀器和專業設備的條件下是很難判定的。其次，各開關生產廠家對開關的理論壽命長短不一。根據對上海原9個區大修工程的調查，基本上在一個大修周期(10年左右)拆換一次開關，并收到良好的效果。

14.3.2??本條所指線路保護設施是指短路保護和接地故障保護。保護設施的形式與接地保護形式相符，目的是在發生接地故障時，保護設施能在規定時間內(固定設備和供電線路最大切斷故障時間為5s，移動式和手提設備及供電線路包括插座，最大切斷故障時間為0.4s，條件是系統對地電壓為220V)自動切斷電源。短路故障電流大于接地故障電流，能使保護裝置動作，而接地故障電流受制于接地形式、PE線的截面及接地電阻大小，故本條指出，在拆換、修繕保護設施時應重點考慮與接地故障保護系統的配合。保護設施整定值的選取應按現行國家標準《民用建筑電氣設計標準》GB?51348的有關規定計算。

14.3.3??剩余電流動作保護器在直接接觸防護措施失效時，作為附加防護，但不能單獨作為直接接觸防護措施。本條從人身財產安全考慮，因剩余電流動作保護器的整定值一般為毫安級，利用剩余電流就能使其動作、切斷電源。

14.3.4??在修繕工程中發現配電箱(板)、電表箱、信號輸送線路上的各種箱，安裝在不適宜部位的，應移裝到適宜的部位。

14.4??導線與槽管

14.4.1??原標準保留條文。本條第1款的導線不規范，是指修繕工作中常遇有些用戶使用漆包線、電話線，甚至用鐵絲代替絕緣導線等情況，影響導線耐壓等級或絕緣強度等，應予以拆換。本條第4款的導線敷設不規范，是指明敷導線高度過低又無機械保護，以及護套線直接埋設在粉刷層內的情況。

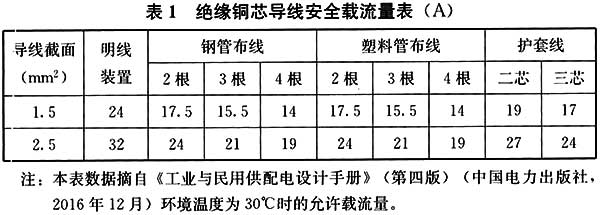

14.4.2??本條第2款的規定主要從實用性考慮：(1)導線常用截面使用量最大的是1.5mm2～2.5mm2，其安全載流量見表1;(2)與熔斷器熔體標稱值吻合。本條第3款規定主要考慮到插座回路的負荷隨機性較大，故障率高，分開設置后，當插座回路發生故障時，不會波及照明回路。

?

?

14.4.4??節點間的線路長度為開關至燈位或接線盒至接線盒的距離。

14.4.6??原標準保留條文。本條第2款規定的銹蝕長度是指累計長度。本條第4款所指不規范管材系本標準第14.2.2條規定之外的管材。

14.4.7??原標準保留條文。本條主要考慮兩個方面：一是經濟性，有些管材整體較好，但局部損壞，若全部拆換則過于浪費。二是可操作性，長度300mm以上對于鋼管鉸絲扣，或塑料電管套接，均能操作。

14.4.9??國內住宅類民用建筑建造年代跨度很大，早期的住宅，有的功能房間面積很小，衛生間只夠放一個馬桶，廚房間只夠放一個灶具和一個水斗，臥室只能放一張小床。新施行的舊房改造，由于受到各種條件的限制，功能房間的面積也無法能夠達到現有住宅設計標準的要求。如果插座數量按照現有的住宅設計標準來設置，顯然是不科學的，有時還會引起新的問題。

14.4.10??各類民用建筑，現在幾乎都配有弱電系統，所以增加此條文。

14.5??防雷與接地裝置

14.5.1??原標準保留條文。防雷設施的名稱與現行國家標準《建筑物防雷設計規范》GB?50057中保持一致。

14.5.2??原標準保留條文。本條規定按原樣修復是指不改動、不移位，如遇房屋加層或局部加層，需設置防雷設施的，可按新建設計處理。

14.6??接地故障保護

14.6.1??民用建筑接地系統形式有：TN系統、TT系統、IT系統。TN系統又分為TN-S、TN-C-S和TN-C三種系統。接地系統與線路故障保護的設置應是相配合的，目的是當發生接地故障時，線路保護設施能在規定時間內自動切斷故障回路電源，達到保護生命財產安全的目的。如隨意改變原接地系統形式，可能造成兩種后果：其一是一個配電系統中出現兩個接地系統，其二是接地系統與線路保護設施不配合，故障發生時保護設施不動作，故本條規定接地故障保護系統應修復，不應隨意改動。

14.6.2??接地保護線極其重要，用管材(水、電、煤)作PE線，很難保證良好的電氣連續性，所以需要用絕緣導線專門設置。
