14??電氣

14.1??一般規定

14.1.1??電氣設施修繕設計，應查明下列情況：

????1??原有配電系統;

????2??原有線路敷設方式和路徑、線路所接負荷容量，線路上保護器件、計量表的規格型號及安裝位置;

????3??原有系統的接地形式、接地電阻等;

????4??原有弱電各系統構成，弱電各系統的設備和管線敷設等。

14.1.2??修繕設計應有設計說明、電氣及防雷相關的系統圖、平面圖和主要材料表、計算書。圖上應注明下列內容：

????1??電氣(包括弱電)系統圖注明電源(或信號)取向、進入方式、保護器件、計量表、信號傳送器件等的符號及規格、導線回路和規格及敷設方式;

????2??電氣(包括弱電)平面圖注明線路回路編號、保護器件、計量表、信號傳送器件等的符號，注明安裝位置，并與系統圖保持對應;

????3??接地平面圖注明接地裝置的位置、規格、接地電阻要求;

????4??防雷裝置平面圖注明防雷接閃器的形式、防雷引下線的位置、防雷接地裝置的形式和接地電阻要求。

14.1.3??修繕時涉及服務提供商管理的設施，不得隨意拆改。

14.2??材??料

14.2.1??架空線引入的進戶管應采用電工瓷管、阻燃型硬質塑料管、厚壁鋼管或鍍鋅鋼管。拆換地下引入的進戶管，應采用無縫鋼管或厚壁鍍鋅鋼管。

14.2.2??室內明(暗)敷電管，除應采用規定的管材外，尚可采用薄壁電管、阻燃型半硬質塑料管。

14.2.3??電力電纜及電線的材質、絕緣、芯數等應滿足現行國家標準《電力工程電纜設計標準》GB?50217的有關規定。

14.2.4??接閃器、人工接地裝置除應采用原有材質外，接閃桿應采用熱浸鍍鋅圓鋼或熱浸鍍鋅鋼管，接閃線(帶)應采用熱浸鍍鋅扁鋼或熱浸鍍鋅圓鋼，水平接地體應采用熱浸鍍鋅扁鋼或熱浸鍍鋅圓鋼;垂直接地體應采用熱浸鍍鋅角鋼、熱浸鍍鋅圓鋼或熱浸鍍鋅鋼管。

14.3??線路保護設施

14.3.1??當線路保護設施有下列情形之一時，應進行拆換：

????1??國家明確淘汰的產品;

????2??熔斷器、開關、斷路器、剩余電流動作保護器額定電流小于線路計算負荷電流;

????3??熔斷器接線柱金屬導電部分氧化、腐蝕;

????4??熔斷器殼或蓋斷裂、破碎;

????5??開關、斷路器、剩余電流動作保護器觸點接觸不良，極面拉弧;

????6??開關、斷路器、剩余電流動作保護器操作機構失靈，不能正常通斷電路;

????7??開關、斷路器、剩余電流動作保護器殼或蓋斷裂、破碎;

????8??剩余電流動作保護器試驗時拒動作;

????9??正常使用超過一個大修周期。

14.3.2??當拆換線路保護設施時，應對線路進行負荷計算，并應檢查配電系統的接地形式，線路保護應與接地形式相對應。

14.3.3??原末端配電箱無剩余電流動作保護器的，修繕時應按要求增設。

14.3.4??原配電箱(板)、弱電箱等安裝位置環境不良的，修繕時應將其移裝于干燥、通風、安全及便于維修的部位。

14.4??導線與槽管

14.4.1??當導線有下列情形之一時，應進行拆換：

????1??使用不符合要求的導線;

????2??導線安全載流量小于該導線的計算負荷電流;

????3??導線絕緣層龜裂或?qū)Ь€裸露等;

????4??導線敷設不符合要求或存在安全隱患。

14.4.2??導線拆換應符合下列規定：

????1??對同路進行負荷計算，導線截面不得出現前級小后級大的現象;

????2??每一照明分支回路、插座分支回路，負荷電流不宜超過15A;

????3??照明分支回路與插座分支回路應分開單獨設置。

14.4.3??拆換電管內導線，其最小長度不應少于2個接線盒間的線路長度，且管內導線不得有接頭。

14.4.4??明敷導線拆換長度不應少于2個節點間的線路長度。

14.4.5??局部拆換導線，同一回路應采用同材質同截面導線。

14.4.6??當管材及槽盒內導線有下列情形之一時，應進行拆換：

????1??瓷管、塑料電管碎裂;

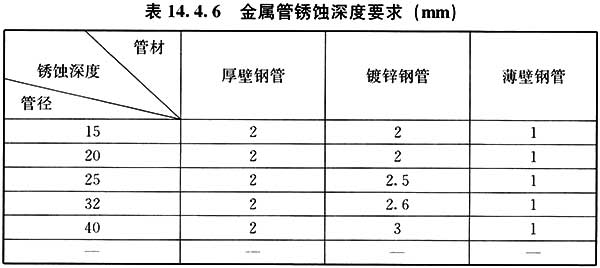

????2??金屬管銹蝕、穿孔致導線裸露，或銹蝕深度大于表14.4.6的規定，或銹蝕長度大于100mm;

?

?

????3??管材凹陷，嚴重變形;

????4??原管材不符合原國家標準要求;

????5??在潮濕環境下的明敷電管，正常養護周期內，不能滿足正常使用要求;

????6??槽盒蓋板開裂、破損致導線裸露，或開裂長度大于100mm。

14.4.7??管材拆換時其長度不應小于300mm，槽盒拆換時其長度不應小于200mm。

14.4.8??當照明開關、插座、燈座、信號終端插接面板等有下列情形之一時，應進行拆換：

????1??外殼破損及帶電部分裸露;

????2??開關額定電流小于計算負荷電流;

????3??開關、插座、燈頭接觸不良，且無法修復;

????4??正常使用超過一個大修周期。

14.4.9??住宅中各房間內插座的規格數量應與房間的功能和面積相適應。

14.4.10??室內外弱電設施的損壞，應按不低于原規格的標準進行修繕。

14.4.11??修繕時應對建筑中既有的應急照明設備、疏散指示標志進行檢修、更新;在條件許可的情況下，宜對公共建筑、居住建筑中未設置應急照明設備、疏散指示標志的疏散走道等部位進行合理增設。更新、增設的應急照明設備應符合下列規定：

????1??疏散用應急照明的地面最低照度不應低于0.5lx;

????2??應急照明和疏散指示標志可采用蓄電池作備用電源，且連續供電時間不應少于20min;

????3??應急照明設備宜采用LED智能安全應急照明產品，在日常狀態下應具有充足的照度;

????4??在既有建筑現場布線條件有限的情況下，可直接在常規照明線路中更新或增設應急照明設備，常規照明與應急照明的雙重功能應能自動切換。

14.5??防雷與接地裝置

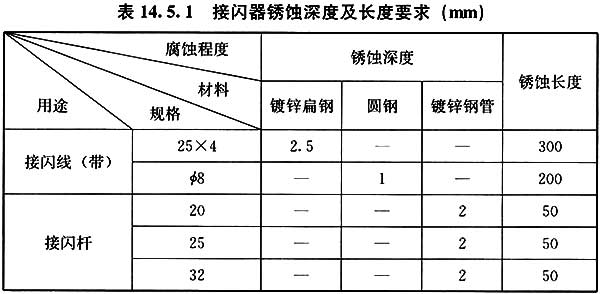

14.5.1??當接閃器銹蝕深度或長度大于表14.5.1的規定時，應進行拆換。

?

?

14.5.2??接閃器應按原樣和原位置修復。

14.5.3??接閃線(帶)拆換長度不應小于2個支持點距離。

14.5.4??接閃桿拆換長度不應小于1m。

14.5.5??由于土建修繕施工而受到影響的防雷裝置，應按原樣拆換或修復，并應保證其電氣連續性。

14.5.6??避雷接地電阻應符合現行國家標準《建筑物防雷設計規范》GB?50057的規定;當實測不能滿足時，應增加接地極數量。

14.6??接地故障保護

14.6.1??對原有接地故障保護系統，在修繕設計時應按原系統修復，不應隨意改動。

14.6.2??原用金屬管(水管、電管、煤氣管)作PE線(接地保護線)的，應改用專用絕緣導線作PE線。改動后的PE線宜與同一回路的負荷導線一起敷設。

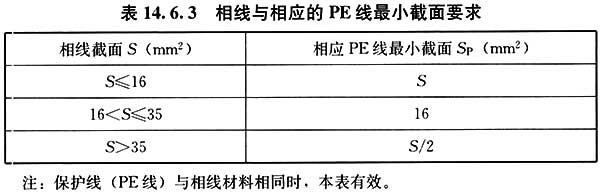

14.6.3??相線與相應的PE線最小截面應符合表14.6.3的要求，當有機械保護時，最小截面應大于或等于2.5mm2;當無機械保護時，最小截面應大于或等于4.0mm2。

?

?

14.6.4??當原系統采用絕緣導線作PE線時，應與負荷導線一同敷設，其拆換標準應按本標準第14.4.1條的有關規定執行。

14.6.5??原配電系統無接地故障保護的，在修繕時應設置接地故障保護，并應與配電線路保護相適應。新設置的接地故障保護應按現行國家標準《民用建筑電氣設計標準》GB?51348的有關規定執行。

14.6.6??接地故障保護應測試其接地電阻。當接地故障保護為TN-C-S系統時，接地電阻不應大于4Ω;當為TT系統時，接地電阻不應大于1Ω。

14.6.7??當實測接地電阻不能滿足接地故障保護要求時，宜采用就近增設接地極，或按現行國家標準《民用建筑電氣設計標準》GB?51348的有關規定執行。
