6??混凝土結構

6.1??一般規定

6.1.1??混凝土構件修繕時，應查明下列情況：

????1??混凝土的強度等級，及開裂、風化、疏松、碳化、剝落狀況;

????2??鋼筋的數量和銹蝕程度;

????3??柱、梁、板中部、端部和懸臂構件、板根部的裂縫程度;

????4??構件的撓曲程度。

6.1.2??混凝土強度等級應按現行國家標準《混凝土結構設計規范》GB?50010的規定執行，并應根據安全要求、使用部位、損壞程度、施工情況和新舊混凝土粘結牢固程度等情況，取0.7～1.0的ψc值系數進行折減。

6.1.3??鋼筋強度應按現行國家標準《混凝土結構設計規范》GB?50010的規定執行，并應根據構件部位、保養情況和使用條件等，取0.7～0.9的ψy值折減系數。

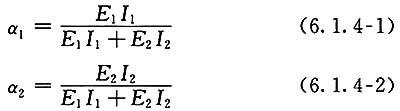

6.1.4??混凝土受彎構件，當新舊混凝土結合牢固可靠時，應按疊合式受彎構件計算其承載力，并應符合現行國家標準《混凝土結構設計規范》GB?50010的規定。當新舊混凝土結合不可靠時，應按下列公式分別計算其承載力的分配系數：

?

?

????式中：α1——原混凝土受彎構件承載力分配系數;

???????α2——新增混凝土受彎構件承載力分配系數;

???????E1——原混凝土構件的彈性模量(MPa);

???????E2——新增混凝土構件的彈性模量(MPa);

???????I1一一原混凝土受彎構件慣性矩(mm4);

???????I2——新增混凝土受彎構件慣性矩(mm4)。

6.1.5??當對混凝土結構進行查勘設計時，應查明其結構體系，柱、梁、板的配筋數量和質量，混凝土的實際強度，以及混凝土構件損壞情況，檢測分析方法應符合下列規定：

????1??混凝土的強度可采用回彈法、鉆芯取樣法、超聲回彈綜合法和拉拔法等方法測定;

????2??混凝土柱、梁、板等構件的截面應采用實際量測確定;

????3??混凝土構件的裂縫寬度，可采用裂縫測定儀、放大鏡、超聲儀、千分表和定期觀察等方法測定;

????4??混凝土構件的垂直度和撓度，可采用經緯儀、靠尺等測定;

????5??混凝土構件中的鋼筋數量及保護層厚度，可用儀器并結合局部剔鑿暴露出鋼筋的方法實測;

????6??混凝土碳化深度可采用酚酞酒精液確定。

6.1.6??當修繕查勘過程中發現存在影響結構安全的損傷時，應按現行國家標準《混凝土結構設計規范》GB?50010和《混凝土結構加固設計規范》GB?50367的規定，進行承載力驗算和結構補強，承載力驗算時應按本標準第6.1.2條、第6.1.3條的規定對材料性能進行折減。

6.2??材????料

6.2.1??混凝土結構修繕?biāo)玫目v向受力鋼筋宜采用HRB335、HRB400鋼筋，箍筋宜采用HPB300鋼筋。

6.2.2??混凝土結構修繕的水泥宜采用微膨脹水泥，強度等級不宜低于42.5級。

6.2.3??混凝土結構修繕的混凝土強度等級，應比原混凝土強度等級提高一級，并不應低于C25。

6.3??柱

6.3.1??當混凝土柱有下列情況之一時，應對柱或相關聯構件進行承載力驗算，或直接補強：

????1??柱有縱、橫向裂縫;或有交叉裂縫;或一側有水平裂縫，另一側混凝土被壓碎，主筋外露的;

????2??保護層開裂，主筋外露，鋼筋嚴重銹蝕，截面減少;

????3??柱的傾斜量超過高度的10‰;

????4??柱有疏松、侵蝕、起鼓等情況時，其破壞面超過全面積的1/3。

6.3.2??當混凝土柱表面出現疏松、剝落、裂縫、孔洞、蜂窩等損壞，宜采用噴射混凝土修繕。

6.4??梁、板

6.4.1??當混凝土梁、板有下列情況之一時，應進行承載力驗算，或直接補強：

????1??梁、板撓度與跨度比值大于1/150;

????2??梁、板保護層剝落、鋼筋外露、嚴重銹蝕、截面減少;

????3??梁裂縫寬度超過現行國家標準《混凝土結構設計規范》GB?50010規定的最大裂縫寬度允許值;

????4??簡支梁、連續梁端部產生明顯裂縫;或跨中部位底面產生橫斷裂縫，其一側向上延伸達梁高的2/3及以上;或上面產生多條明顯水平裂縫;或連續梁在支座附近產生明顯的豎向裂縫;或在支座與集中荷載部位之間產生明顯的水平裂縫或斜裂縫;或懸臂梁、板根部產生明顯的裂縫;

????5??框架梁柱節點產生明顯的豎向裂縫或斜裂縫、交叉裂縫;

????6??現澆板上面周邊產生裂縫或下面產生交叉裂縫;預制板下面產生橫向裂縫。

6.4.2??當采用增加板厚方式對鋼筋混凝土板進行補強時，應符合下列規定：

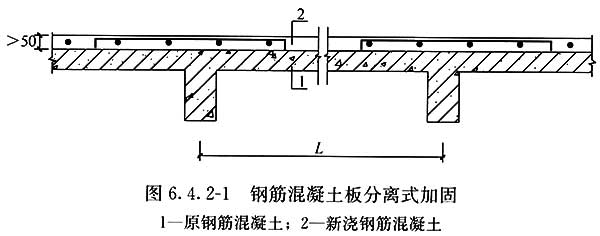

????1??當在鋼筋混凝土板上部采取加大截面進行分離式補強時(圖6.4.2-1)，其正截面承載力應按新舊混凝土板疊加方法計算，其分配系數應按本標準式(6.1.4-1)和式(6.1.4-2)驗算;

?

?

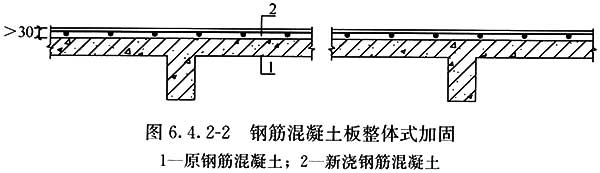

????2??當在鋼筋混凝土板上部采取加大截面進行整體式補強時(圖6.4.2-2)，其正截面承載力應按疊合式受彎構件計算。

?

?

6.5??混凝土墻

6.5.1??當混凝土墻有下列情況之一時，應進行補強處理：

????1??墻體承載力不滿足國家現行有關標準的要求;

????2??墻體尺寸、配筋及軸壓比不符合國家現行有關標準的規定;

????3??墻體混凝土強度偏低或施工質量存在嚴重缺陷;

????4??混凝土中含有有害骨料。

6.5.2??混凝土墻體的補強宜采用增大截面法、粘貼鋼板法等方法。當墻體僅為橫向配筋不足時，宜采用粘貼鋼板法加固，在墻體表面設置水平橫向扁鋼，也可新抹(澆)混凝土。

6.5.3??當混凝土中存在有害骨料時，宜采用置換有害混凝土的方法進行加固，并應進行臨時支撐設計。

6.6??構造要求

6.6.1??當對混凝土構件進行修繕時，應將混凝土保護層鑿毛，露出主筋，沖洗干凈后表面涂刷水泥漿。原鋼筋與新鋼筋應焊接牢固后再澆筑新混凝土。

6.6.2??混凝土柱補強應符合下列規定：

????1??混凝土柱新增面層的厚度不應小于60mm，噴射混凝土厚度不應小于50mm，石子粒徑不應大于20mm，混凝土強度等級不應小于C30;

????2??新增縱向鋼筋宜采用螺紋鋼筋，直徑應為14mm～25mm;箍筋直徑應符合相應結構抗震等級的要求，且不應小于8mm;

????3??新增縱向鋼筋與原縱向鋼筋間的凈距不應小于20mm，并應采用短筋焊接牢固，短筋間距不應大于500mm，直徑不應小于20mm，長度不應小于100mm，并應設置封閉式箍筋或U形箍筋;

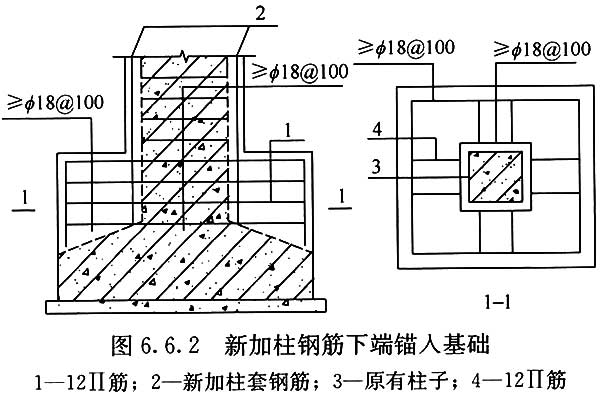

????4??柱的縱向鋼筋下端應錨入基礎(圖6.6.2)，錨固長度不應小于25d，上部應穿過樓板與上柱錨固;

?

?

????5??當采用角鋼補強時，其角鋼厚度應為5mm～8mm，角鋼邊長不應小于7.5mm，扁鋼截面不應小于25mm×3mm;角鋼與扁鋼應焊接牢固，角鋼兩端應有可靠的錨固;外包混凝土厚度不應小于50mm。

6.6.3??當采用增大截面法補強混凝土板時，新增混凝土厚度不應小于30mm，鋼筋直徑應由計算確定，且不宜小于8mm。

6.6.4??混凝土梁補強應符合下列規定：

????1??加固新增的受力鋼筋宜采用螺紋鋼筋，直徑應為12mm～25mm;箍筋直徑應符合相應結構抗震等級的要求，且不應小于8mm;

????2??加固新增的縱向鋼筋與原縱向鋼筋的凈間距不應小于20mm，焊接用短鋼筋直徑不應小于20mm，長度不應小于120mm，短筋間距不應大于500mm，箍筋直徑應為6mm～8mm，間距不應小于原箍筋的間距;

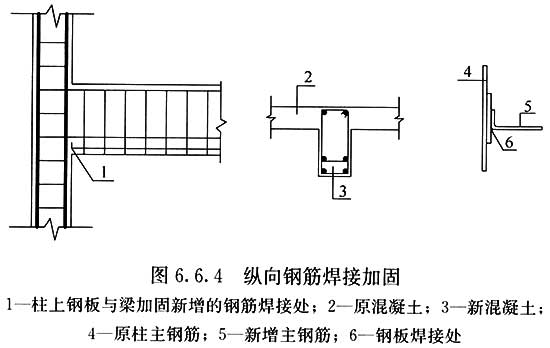

????3??加固新增的縱向鋼筋與柱縱向鋼筋應焊接牢固，并應直接焊在柱的縱向鋼筋上，加固新增的縱向鋼筋應伸入支座兩端，并不應少于120mm(圖6.6.4)。

?

?

6.6.5??粘鋼補強應符合下列規定：

????1??混凝土強度等級不得低于C15;

????2??粘鋼鋼板厚度宜為2mm～6mm;

????3??鋼板表面抹漿厚度不應小于20mm;

????4??粘鋼補強應采用高強耐久性好的膠粘劑;在受壓區采用側向粘鋼加固時，其鋼板寬度不應大于梁高的1/3;在受拉區采用側向粘鋼加固時，其鋼板寬度不應大于1000mm;補強點外粘鋼的錨固長度在受拉區不應小于鋼板厚度的80倍，且不應小于300mm，在受壓區不應小于60倍鋼板厚度，且不應小于250mm;

????5??鋼板及其鄰近交接處的混凝土表面應進行密封、防水、防腐處理。
